體育館照明設計是依靠光線的功能，合理地作用于運動員、裁判員、觀眾的視覺上。使運動員得以集中注意力來充分發揮他們的競技水平，創造出好成績；使裁判員可以迅速地做出準確無誤的判斷；讓在場的觀眾得以輕松地欣賞運動員的技術動作，感受場地上激烈而活潑的競技氛圍；使彩電轉播的畫面清晰逼真。

第一節：照明標準

1．比賽場館照明標準



等級	使用功能	照度			照度均勻度						光源		眩光指數
		Eh	Evmai	Evaua	Eh		Evmai		Evaux		Ra	Rcp(K)	GR
					U1	U2	U1	U2	U1	U2
I	娛樂訓練	300	—	—		0.3					≧65		≦35
II	一般比賽	500	—	—	0.4	0.6					≧65	≧4000	≦30
III	專業比賽	750	—	—	0.5	0.7					≧65	≧4000	≦30
Ⅳ	彩電轉播（25米機位）		1000	750	0.5	0.7	0.4	0.6	0.3	0.5	≧80	≧4000	≦30
Ⅴ	彩電轉播（75米機位）		1400	1000	0.6	0.8	0.5	0.7	0.3	0.5	≧80	≧5500	≦30
Ⅵ	高清彩電轉播		2000	1400	0.7	0.8	0.6	0.7	0.4	0.6	≧80	≧5500	≦30



2．新聞發布廳照明標準

場所	參考平面及高度	照度標準值（LX）	URR	Ra
新聞發布廳	地面	500	22	80



3．會議室照明標準

場所	參考平面及高度	照度標準值（LX）	URR	Ra
會議室	地面	300	22	80



4．球員更衣室照明標準

場所	參考平面及高度	照度標準值（LX）	URR	Ra
更衣室	地面	200	22	80



5．走廊通道照明標準

場所	參考平面及高度	照度標準值（LX）	URR	Ra
通道	地面	150	22	80
走廊，流動區域	地面	100	—	80
樓梯	地面	75	—	80



6．觀眾席照明標準

場所	參考平面及高度	照度標準值（LX）	URR	Ra
觀從席	0.75m	200	22	60
觀從席（前十排）電視轉播	0.75m	500-750		80

7．治療室照明標準

場所	參考平面及高度	照度標準值（LX）	URR	Ra
治療室	0.75m	300	19	80



8．應急照明標準

場所	參考平面及高度	照度標準值（LX）	Ra
走廊	地面	90	90
觀眾席	地面	30	90
場地	地面	20	90



第二節．照明設備設施的選擇

1．光源的選擇：

一．燈具安裝高度較高的體育場館，光源宜采用金屬鹵化物燈。

二．頂棚較低，面積較小的室內體育館，宜采用直管熒光燈和小功率金屬鹵化物燈。

三．特殊場所光源可采用鹵素燈。

四．光源功率應與比賽場地大小，安裝位置和高度相適應。室外體育場宜采用大功率和中功率金屬鹵化物燈，應保證光源工作不間斷或快速啟動。

五．光源應具有適宜的色溫，良好的顯色性，高光效，長壽命和穩定的點燃及光電特性。

六．光源的相關色溫及應用可按下表確定。

光源的相關色溫及應用

相關色溫（K）	色表	體育場館應用
<3300	暖色	小型訓練場所，非比賽場所
3300~5300	中間色	訓練場所，比賽場所
>5300	冷色



2．燈具的選擇

一．燈具及附件的安全性能應完全符合相關標準的規定。

二．燈具的防觸電等級應符合下列要求：

應選用有金屬外殼接地的工類燈具或II類燈具。

游泳池和類似場所應選用防觸電等級為III類的燈具。

三．燈具效率不應低于下表的規定：

燈具效率（%）

高強度氣體放電燈燈具	65
柵格式熒光燈具	60
透明保護罩熒光燈具	65



四．燈具宜有多種配光形式，體育場館燈光燈燈具可按下表進行分類：



投光燈具分類

光束分類	光束張角范圍（度）
窄光束	10~45
中光束	46~100
寬光束	100~160

注：按光束分布范圍1/10最大光強的張角分類。

（1）           燈具配光應與燈具安裝高度，位置和照明要求相適應。室外體育場宜選用窄光束和中光束燈具，室內體育場宜選用中光束和寬光束燈具。

（2）           燈具宜具有防眩光打措施。

（3）           燈具及附件應能滿足使用環境的要求，燈具應強度高，耐腐蝕，燈具電器附件都必須滿足耐熱等級的要求。

（4）           金屬鹵化物燈不宜采用敞開式燈具。燈具外殼的防護等級不應小于IP55，不便于維護或污染嚴重的的場所防護等級不應小于IP65。

（5）           燈具的開戶方式應確保在維護時不改變其瞄準角度。

（6）           安裝在高空中的燈具宜選用重量輕，體積小和風載系數小的產品。

（7）           燈具應自帶或附帶調角度的指示裝置。燈具鎖緊裝置應能承受在使用條件下的最大風荷載。

（8）           燈具及其附件要有防墜落措施。



3． 燈具附件的選擇

一．選用的照明燈具應燈具應符合現行國家相關標準的有關規定。

二．根據照明場所的環境要求，分別選用下列燈具。

三．在有腐蝕性氣體或蒸汽的場所，宜采用防腐蝕密閉式燈具。

四．在振動，擺動較大的場所的燈具應有防震，防脫落措施。

五．在需防止紫外線照射的場所，應采用隔紫外線燈具或無柴光源。

六．直接安裝在可燃材料表面的燈具，應采用標有“F”標志的燈具。



4． 鎮流器的選取

一．自鎮流熒光燈應配用電子鎮流器。

二．直管型熒光燈應配用電子鎮流器，或節能型電感鎮流器。

三．高壓鈉燈，金屬鹵化物燈應想用節能型電感鎮流器，在電壓偏差較大的場所，宜配用恒功率鎮流器，功率較小者可配用電子鎮流器。

5。燈桿及設置要求

當場地采用四塔式，多塔式或塔帶混合照明方式布燈時，需要選用照明燈桿作為燈具的承載體。照明燈桿在滿足照明技術條件要求的情況下，與建筑物的關系主要有以下幾種方式。

一．燈桿獨立于主體建筑物之外，這種燈桿作為獨立設備單獨存在，目前應用廣泛。

二．燈桿依附于主體建筑物上，但未同主體建筑整體結合，這種形式的基礎同建筑物基礎形式可能不同，需單獨處理。

三．燈桿依附于主體建筑物上，并同主體建筑物整體結合時，這種形式能很好的處理美觀問題，如果這種方案可行，可優先考慮采用這種方案。

四．燈桿應根據航空管理設置障礙照明。

6．馬道及設置要求

一．體育館按需設置馬道，馬道設置的數量，高度，走向和位置應滿足照明裝置的要求。

二．馬道應留有足夠的操作空間。

三，馬道的安裝位置應避免建筑裝飾材料，安裝部件，管線和結構件等對照明光線的遮擋。



第三節．燈具布置

不同的運動項目會在不同大小，不同開關的運動場地進行，同時會用不同的方式來利用運動場地。運動員的活動范圍以及在運動中視野所覆蓋的范圍也不盡相同。體育場館場地照明燈具應服務好這些運動項目，滿足它們的需求。因此，在綜合考慮運動項目特點，運動場地特征的基礎上合理布置燈具，以獲得良好的照明水平，，避免對運動員和電視轉播造成不利影響。

一．燈具布置與眩光及干擾光

1．  規范規定。燈具安裝位置，高度，投射角應滿足降低眩光和干擾光的要求。

2．  關于眩光。燈具安裝位置，高度，投射角應滿足降低眩光和干擾光的要求。不同運動項目，不同等級的賽事，有不同標準的眩光上限值，下面幾個眩光值適用于大多數情況。

                  室外體育場：GR≦50

                              GR≦40（固定攝像機方向上）

                  室內體育館：GR≦30

3．  關于干擾光。干擾光是眩光的一種，是指在特定場合中，由于光的強度，方向，或光譜引起人的煩惱，不舒適，分心或視覺能力下降的溢散光。

我國標準及CIE標準對限制干擾光污染提出相應要求。即劃分為E1至E4共4個區域，見表7-1         環境區域的劃分

區域	環境特點	舉例	區域	環境特點	舉例
E1區	天然暗環境區	如國家公園	E3區	中等亮度環境區	如城郊工業或居住區
E2區	低亮度環境區	如鄉村的工業或居住區	E4區	高亮度環境區	如城市中心和商業區



體育場周圍的民用建筑，不應受到更多的干擾光。在住宅，公寓，旅館和醫院病房樓等建筑物窗戶外表面產生的垂直照度不應高于表：7-2的規定值。



表7-2     居住建筑窗戶外表面的垂直照度值

照明技術參數	應用條件	環境區域
		E1區	E2區	E3區	E4區
垂直照度（EV）	熄燈時段前	2	5	10	25
	熄燈時段后	0	1	2	5



體育場照明燈具朝居室的發光強度應小于或等于表7-3的規定值。



表7-3         室外燈具朝居室方向的最大發光強度值

照明技術參數	應用條件	環境區域
		E1區	E2區	E3區	E4區
燈具發光強度（I）	熄燈時段前	2500cd	7500cd	10000cd	25000cd
	熄燈時段后	0cd	500cd	1000cd	2500cd



二．布燈方式

室內運動場地照明設計的特點是照明空間較高，一般為了13-20m，也有少數小型體育館高度較低，為了6-12米。照明燈具選擇要求燈具效率高，配光特性好等。

照明器的配置方案及選擇 表：1-11。燈光布置通常可以采用如下三種方式：

1．  燈具均勻布置在場地上空。這種布置比較經濟，適用于低空間的運動項目。但垂直照度比較低，立體感差，陰影較生硬。

2．  燈具在場地上空和側面布置相結合。這種布置一般適用于多功能體育館，水平照度和垂直照度可以獲得適當的比率。

3．  燈具主要分布在場外上空，以側光為主。這種布置適用于空間較高的運動項目，但要注意場地的照度均勻和眩光控制。

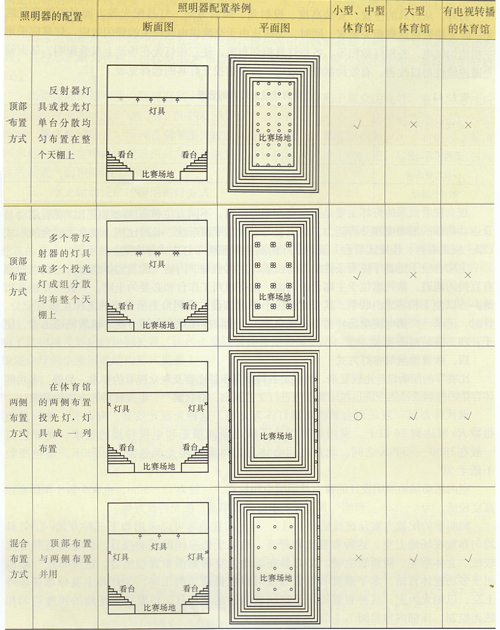

表：1-11     照明器的配置方案及選

注  √表示合適    ○表示一有條件的可以采用   ×表示不合適

另外，從燈具的位置，安裝高度，投射角，照射方向，燈具配光等方面盡可能降低眩光，眩光指數應達到相關要求。同時，為防止由于交流供電而產生的頻閃效應，燈具應采用三相均勻供電，各相燈數相等。各相燈具相鄰布置，使三相燈光在場地上重疊照明，從而使光通連續性得以改善，有效抑制頻閃效應。體育館投光燈具的選擇見表1-12

表1-12     體育館投光燈具的選擇

比賽場所區分	投光燈的配光
	窄光束	中光束	寬光束
重大正式比賽	×	√	√
一般比賽活動	×	×	√
娛樂性活動	×	√	√
